Изготовление подземных дренажных емкостей ЕП и ЕПП в Костанае

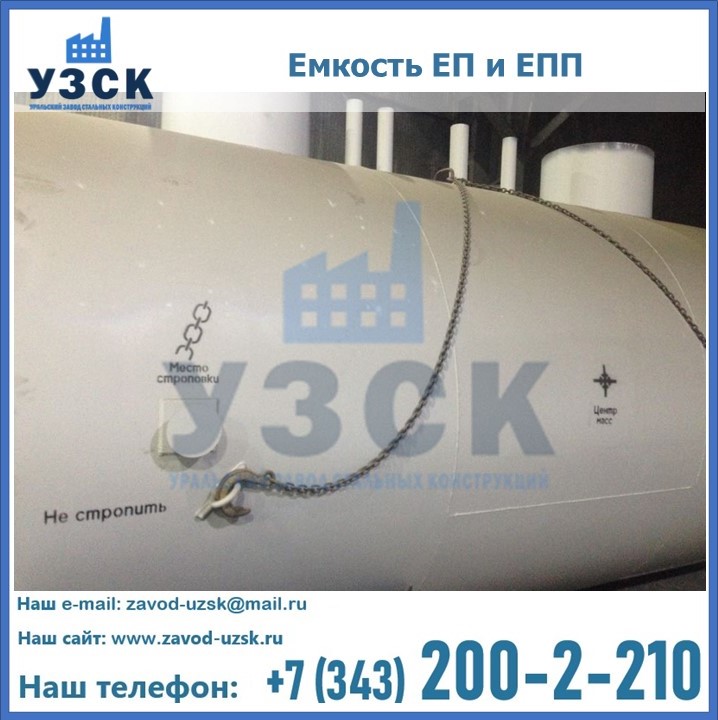

Дренажная емкость, расположенная в незамерзающем горизонте, представляет горизонтальный цилиндр с двумя днищами. Наличие подобного оборудования в системах перекачки, сбора и хранения нефтепродуктов обязательно. Сливы при опорожнении трубопроводов, остатки из емкостей, аппаратов, после пропаривания и промывания водой собираются для очистки и переработки. Емкость подземная ЕП, и подземная с подогревом ЕПП, аккумулируют жидкие отходы, чтобы нефтепродукты не впитались в землю, не проникли в водные горизонты. Необходимо предусмотреть откачку накопителя для дальнейшей переработки или утилизации.
Устройство подземных дренажных сборников
Горизонтальная емкость для аварийных и дренажных сбросов не предназначена для использования с футеровкой или гуммировкой. В нее не подаются остатки из труб и емкостей сжиженных газов. Сосуд не предназначен для работы под давлением.
Цельносварная металлическая емкость имеет два люка с металлическими или бетонными колодцами до уровня поверхности. Один из люков загрузочный, второй используется для обслуживания.
Загрузочный люк может иметь обвязку в виде фильтра, манометра, указателя уровня и температуры в отстойнике.

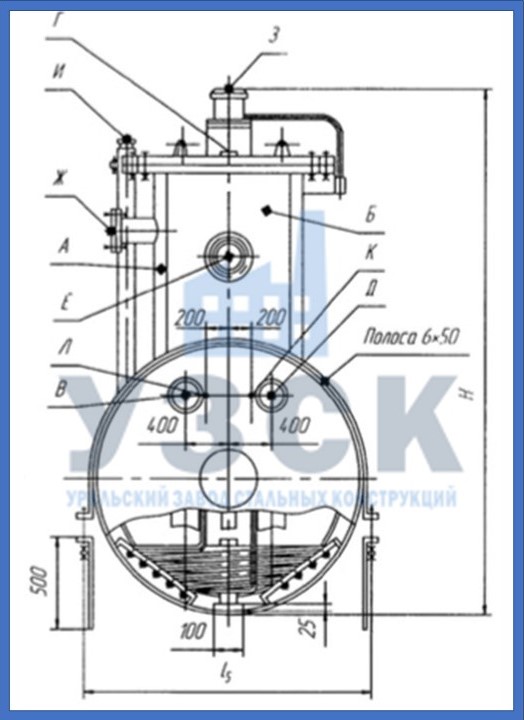

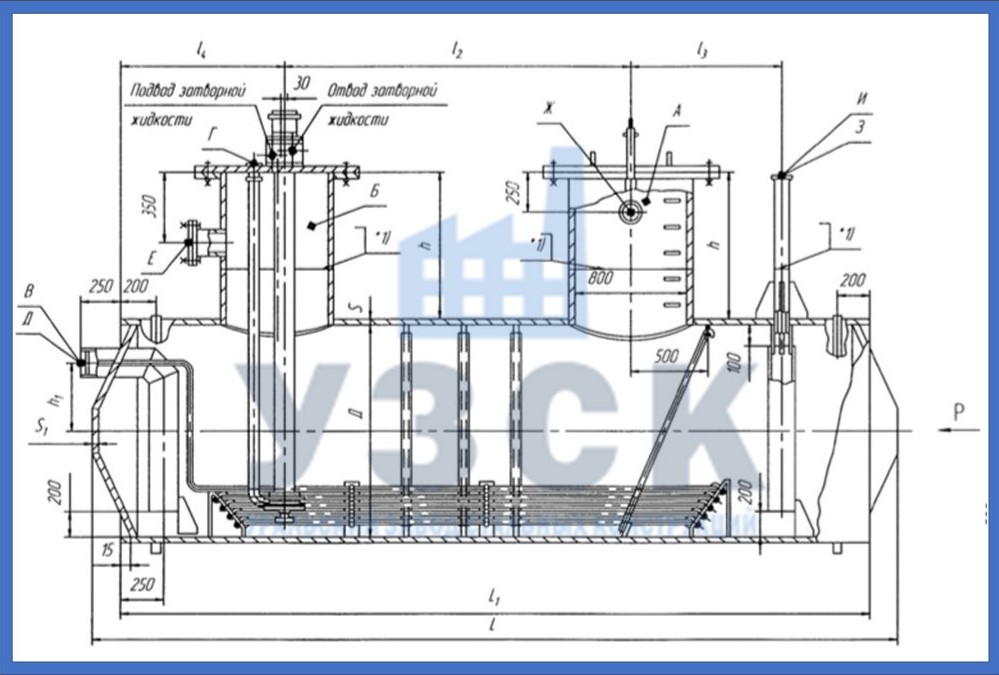

Габариты дренажных емкостей
Объем, м3 | Исполнение | D | h | h1 | L1 | l2 | I3 | I4 | I5 | Масса, кг | Габаритные размеры (LxBxH) |
|---|---|---|---|---|---|---|---|---|---|---|---|
5 | 1 | 1600 | 1700 | 400 | 2500 | 1050 | 700 | 500 | 1760 | 1600 | 2821х2170х4031 без агрег. |
2406 | 2821х2170х4816 с агрег. | ||||||||||
8 | 2000 | 1300 | 600 | 2400 | 1050 | 2051 | 1690 | 2920х2170х3440 без агрег. | |||
2525 | 2920х2170х4655 с агрег. | ||||||||||
10 | 3000 | 1620 | 730 | 1020 | 1838 | 2320х2170х3440 без агрег. | |||||
2703 | 2320х2170х4655 с агрег. | ||||||||||
12,5 | 3800 | 1620 | 2037 | 4320х2170х3440 без агрег. | |||||||
2870 | 4320х2170х4655 с агрег. | ||||||||||
16 | 4800 | 2350 | 1000 | 2418 | 5320х2170х3440 без агрег. | ||||||
3251 | 5320х2170х4655 с агрег. | ||||||||||
20 | 2400 | 900 | 800 | 4200 | 1750 | 2450 | 2455 | 4840х2570х3525 без агрег. | |||
3285 | 4840х2570х4651 с агрег. | ||||||||||
25 | 5200 | 2700 | 3930 | 5826х2570х3525 без агрег. | |||||||
4733 | 5826х2570х4651 с агрег. | ||||||||||
40 | 1600 | 8400 | 5840 | 1220 | 4148 | 9026х2500х3525 без агрег. | |||||
4978 | 9026х2500х4651 с агрег. | ||||||||||
2 | 3525 | 9026х2500х4100 без агрег. | |||||||||
4977 | 9026х2500х5235 с агрег. | ||||||||||
63 | 3000 | 1000 | 1100 | 3050 | 7296 | 9300х3180х4150 без агрег. | |||||
8189 | 9300х3180х5440 с агрег. | ||||||||||
100 | 14000 | 5840 | 10618 | 14900х3180х4150 без агрег. | |||||||
11511 | 14900х3180х5440 с агрег. |
Назначение горизонтальных ЕП и ЕПП
Емкости подземные горизонтальные дренажные ЕП и ЕПП устанавливают в Костанае на производственных площадках предприятий, работающих с темной и светлой нефтью и продуктами переработки. При этом должны соблюдаться условия использования резервуаров по назначению.
Параметры принимаемых отходов:
- рабочее давление в сосуде 0,07 МПа;
- температура стоков от -15 до +80 0 С;
- наличие сероводорода не более 1,8 % в виде газа;
- плотность до 1000кг/м3;
- вязкость кинетическая – 0,000003 м2/с.
Изготовление дренажных сборников в УЗСК в Костанае
Наш завод специализируется на производстве стального емкостного оборудования. Рассматриваемые изделия изготавливаются в соответствии ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные».
В производстве используется низкоуглеродистая сталь. Мы поставляем на рынок емкости с подогревом ЕПП и без подогрева ЕП. В зависимости от климатических условий подбираются различные марки стали.
Шифр материального исполнения
Шифр материального | Климатическое исполнение | Марка стали | ГОСТ | Температура окружающего воздуха, °С | |
|---|---|---|---|---|---|
min | max | ||||
1 | У | 09Г2С-6 | ГОСТ 5520-79 | -40 | +40 |
2 | УХЛ | 09Г2С-8 | ГОСТ 5520-79 | -60 | +40 |
Изготовление емкостей ведется в соответствие чертежам, размеры стандартизированы.
В зависимости от потребностей заказчика, в конструкторском бюро могут изменить габариты, выполнить расчет для установки дополнительного оборудования, трубной обвязки.
Горловина по согласованию с клиентом может быть выполнена из металла или подготовлена под монтаж из железобетонных колец. Антикоррозийное покрытие выполняется двумя слоями мастики. Для уменьшения теплопотерь устанавливается теплоизоляция или навариваются зацепы для минматов, чтобы выполнить окожушку по месту. Верхний слой может быть из оцинкованного железа или металлопласта.
Каждая емкость, созданная у нас, имеет паспорт и сертификат качества. Любые претензии, связанные с дефектом сварных швов, при нормальных условиях эксплуатации завод устраняет в течение 18 месяцев от начала работы. С момента отгрузки с завода должно пройти не более 24 месяцев.
Порядок изготовления оборудования на заказ в Костанае
Чтобы вступить в деловой контакт со специалистами завода, необходимо позвонить или заполнить форму обратной связи. Вам вышлют прайс на стандартные изделия, выпускаемые на заводе. Вы можете выбрать один из сосудов, как основу. В дальнейшем заказ должен пройти обработку в конструкторском отделе, где готовые чертежи КДМ адаптируют под требования заказчика, составят деталировки, разработают ППР, смету расходов. В этот момент закладываются условия, чтобы резервуар купить по выгодной цене в компании УЗСК.
Можно отказаться от неразрушающего контроля, уменьшив стоимость работ. Чем больше объем резервуара или комплекта, тем ближе стоимость изделий к оптовой. Наши специалисты подскажут, как можно сэкономить без ущерба качеству.
Сварные швы для дренажных резервуаров выполняются встык на предварительно завальцованных обечайках. На 80 % сварка ведется на автоматических стендах или с применением полуавтоматической стыковки. Технология сварки отвечает ГОСТ 17032-2010.
После лабораторного контроля и испытания емкость очищается пескоструйным методом, наносится антикоррозийное покрытие в специальной малярной камере.
Завод УЗСК в Костанае в течение 15 лет наработал опыт выполнения сложных заказов. Качество изделий хорошее. Отгрузка готового резервуара происходит силами нашего персонала, по согласованному маршруту. Железнодорожные пути проложены на складскую площадку.
